為什么雷達液位計不能安裝在拱形罐或圓形罐頂正中間？

這是因為雷達發射一個波，經液面反射到弧頂，會在*中間形成一個強波，這會影響真實的回波。除了會產生間接回波還會受到多次回波的影響，多次回波可能比真正回波的信號閾值還大，因為通過頂部可集中多個回波，影響測量數據，所以不能安裝在中心位置。

怎樣正確選擇雷達液位計在儲物罐的安裝位置？

在儲物罐中安裝雷達液位計要根據不同的形狀、罐內實際情況，在不同的位置進行安裝，確保測量達到效果，數據真實可靠。

1.如果是錐形罐，罐頂是平面，雷達液位計可裝在罐頂正中間，可保證測量到錐形底部。測量介質是固體料堆時，天線要垂直對準料面。若料面不平，傾斜的固體表面會造成回波衰減，甚至丟失信號的問題。所以，堆角大必須使用萬向法蘭來調整喇叭角度，使喇叭盡量對準料面。

2.對于圓形和拱形的儲罐，雷達液位計不能安裝在罐頂中間。

注意雷達液位計在安裝時應滿足以下條件：

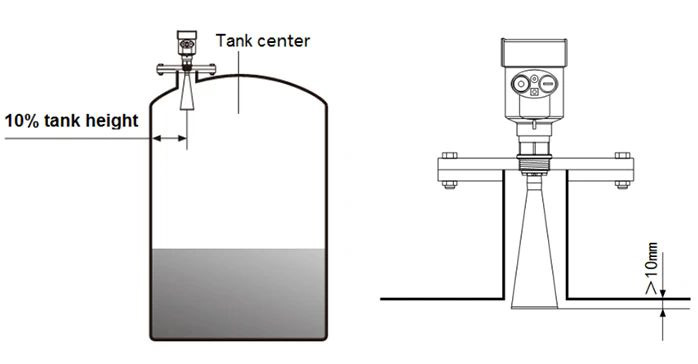

1.安裝點離罐壁的距離不能小于罐高的1/10，一般在罐直徑的1/6~1/4處為*佳。

2.安裝時，法蘭上的標記應指向罐壁，且法蘭對水平面的誤差應小于正負0.5度。

3.安裝喇叭口天線時，天線下端必須要低于罐頂10mm以下，保證喇叭口天線與液面垂直，避免出現回波。

4.喇叭狀的天線必須要延伸到連接管下面。

5.盡量避開下料區、出料口、攪拌器等干擾源。

6.當罐中有障礙物的時候，需要加裝反射板。

由于在整個測量系統中，罐體也作為其中的一個重要部分，所以我們在使用和安裝雷達液位計時需考慮罐體以及罐體內部結構的影響，確保測量結果不受干擾。
